活性氧化铝的吸附原理：
活性氧化铝干燥的基本原理是水合的活性氧化铝在活化时迅速脱水，活化后又可以可逆的吸水，这种吸附是一种物理吸附过程。在所有吸附剂中活性氧化铝的干燥效果较好，这是因为它对水有较强的吸附能力，即使在很低的分压或浓度下，仍有相当高的吸附容量，因而不管用到什么地方，都可以获得所需的深度干燥。在十分宽广的操作范围和动力学条件下，活性氧化铝都有很高的干燥效率——具有吸附容量高、吸附速度快、热稳定性能好、操作循环稳定，与液体接触不碎裂等特点。
活性氧化铝的再生方法：

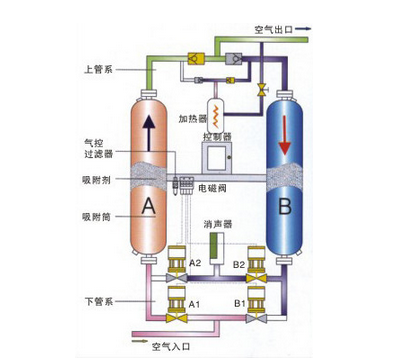

在活性氧化铝的干燥应用中，一般都是采用加热再生法，一般使用热氮气进行吹扫再生。这是因为水和活性氧化铝强烈的相互作用，用其它的方法很难将吸附水完全地解吸出来。加热、解吸过程包括加热、冲洗和冷却三个步骤。加热温度越高，脱附再生越完全。一般活性氧化铝加热再生温度在180～350℃之间。一般将活性氧化铝塔温度升到280℃维持4小时即可。升温速率每小时50℃左右。由于在高温下高浓度的水蒸气会严重破坏活性氧化铝的结构，因而在加热的同时，必须用氮气、空气、产物气体或其他合适的气体冲洗活性氧化铝床层。冲洗气体应力求不含水分，因为冲洗气体含水量的多少直接影响再生效果。
再生后的活性氧化铝床层必须冷却后才能进行吸附操作，用冷却气体冲洗床层时，所用的气体也应力求不含水分，冷提气体的流向和吸附循环的方向相同。当活性氧化铝用于液体如丙烯干燥时，再生时必须首先驱出活性氧化铝床层的液体，不能有任何死角。否则残留液体在加热时会发生反应或碳化，以致严重影响吸附循环的效能和操作寿命。
